Refaire ou concevoir l’installation électrique dans une maison demande de connaître quelques règles précises avant de sortir la pince à dénuder. Entre le choix du tableau, le dimensionnement des circuits et le respect de la norme NF C 15-100, chaque détail compte pour la sécurité des occupants. Voici comment structurer le projet, du schéma électrique jusqu’au raccordement final.
Les fondamentaux d’une installation électrique domestique
Une installation électrique domestique repose sur trois piliers : l’arrivée d’énergie depuis le compteur, la distribution via le tableau électrique, puis l’alimentation de chaque circuit électrique jusqu’aux prises de courant, interrupteurs et points lumineux. Tout commence par la gaine technique logement (GTL), l’espace normalisé qui regroupe le tableau, le disjoncteur de branchement et les arrivées de communication.
Cette organisation n’est pas qu’une question de rangement. Elle conditionne la facilité de maintenance future et permet à un électricien professionnel, ou à vous-même, de retrouver rapidement l’origine d’un défaut. La terre, quant à elle, doit être présente sur chaque circuit sans exception : c’est elle qui évacue les courants de fuite en cas de défaillance d’un appareil électrique.
Ce que dit concrètement la norme NF C 15-100
La norme NF C 15-100 fixe les règles minimales de sécurité et de confort pour toute installation électrique domestique en France. Elle impose notamment un nombre minimal de prises de courant par pièce, la présence d’un disjoncteur différentiel 30 mA en tête de chaque groupe de circuits, et des sections de câble adaptées à la puissance électrique transportée.
Concrètement, un salon de moins de 28 m² doit compter au moins 5 prises, une cuisine nécessite un circuit dédié de 20A pour la prise du four et un autre pour les plaques de cuisson, et chaque chambre doit disposer d’un point lumineux commandé par un interrupteur près de la porte. Le respect de ces exigences est vérifié lors du contrôle Consuel, obligatoire avant la mise en service par le fournisseur d’énergie.
Le point que beaucoup oublient : le Consuel n’est pas une formalité
Sans attestation de conformité validée, le fournisseur d’électricité refuse de mettre sous tension le compteur. Ce contrôle porte sur la GTL, la terre, les disjoncteurs différentiels et le nombre de prises spécialisées : mieux vaut anticiper chaque point plutôt que de tout reprendre après coup.
Dimensionner son installation : critères et besoins

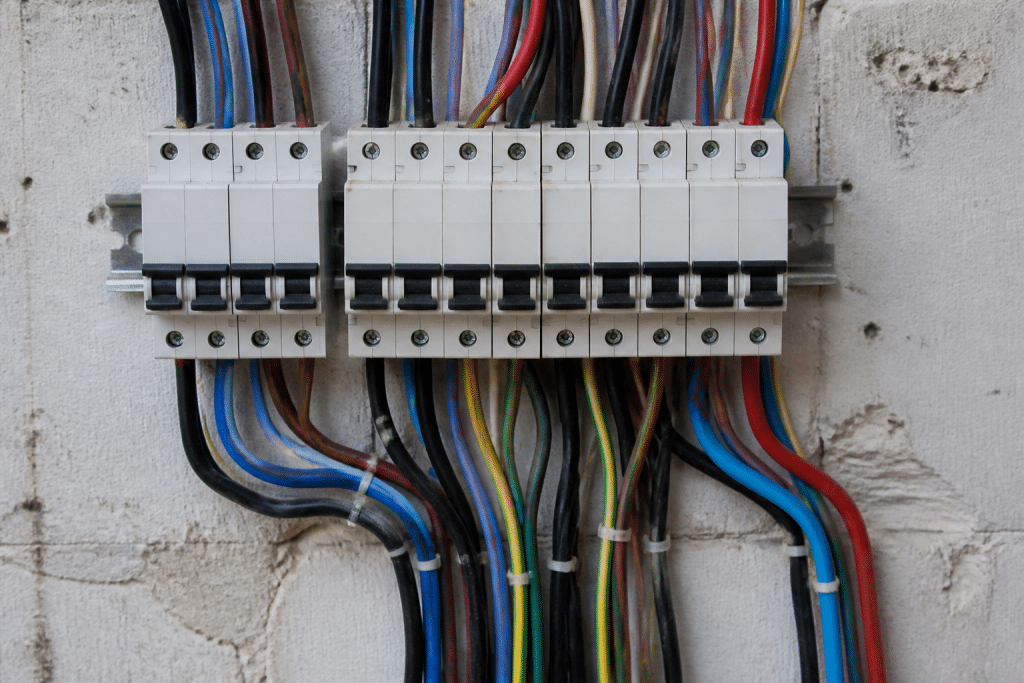

Le dimensionnement dépend de la puissance électrique totale de la maison, du nombre de circuits nécessaires et de la section de câble correspondant à chaque usage. Un circuit d’éclairage classique fonctionne avec un câble de 1,5 mm² protégé par un disjoncteur 10A, tandis qu’un circuit de prises de courant standard demande du 2,5 mm² avec un disjoncteur 16A ou 20A.
Pour les appareils énergivores comme le four, le lave-linge ou la plaque de cuisson, il faut prévoir des prises spécialisées sur circuit dédié, avec une section de câble de 6 mm² pour les plaques de cuisson en 32A. Ce dimensionnement doit être anticipé dès le schéma électrique, sous peine de devoir tout reprendre en cours de chantier.
| Usage | Section de câble | Protection |
|---|---|---|
| Éclairage | 1,5 mm² | Disjoncteur 10A |
| Prises de courant | 2,5 mm² | Disjoncteur 16A |
| Four / plaque de cuisson | 6 mm² | Disjoncteur 32A |
| Lave-linge / lave-vaisselle | 2,5 mm² | Disjoncteur différentiel 20A |

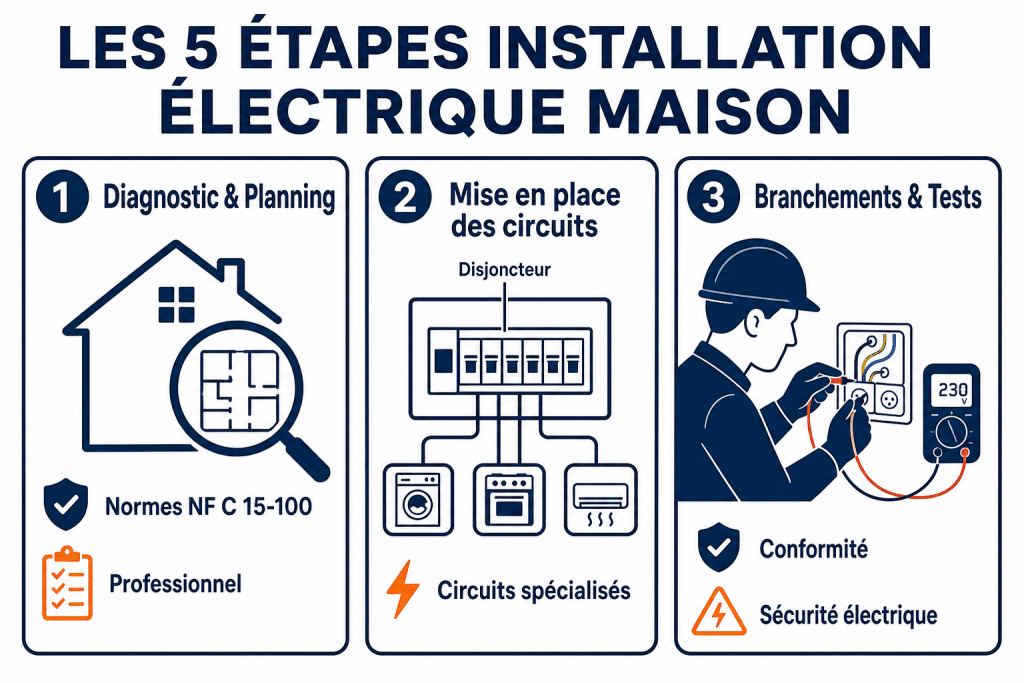

Les étapes de réalisation d’une installation électrique
Le schéma électrique et le plan
Tout projet sérieux démarre par un schéma électrique détaillé, pièce par pièce, indiquant l’emplacement des points lumineux, des prises, des interrupteurs et des boîtiers de dérivation. Ce plan permet de calculer le nombre de circuits nécessaires et d’anticiper le câblage avant même de poser la première gaine.
Il sert aussi de référence pour dimensionner le tableau électrique (nombre de rangées, de disjoncteurs différentiels et de modules disponibles pour une éventuelle extension future, comme l’ajout d’une borne de recharge ou d’une pompe à chaleur) : pour aller plus loin, ce schéma de tableau électrique pour une maison de 100m2 détaille un exemple concret.
Du tableau électrique aux circuits finaux

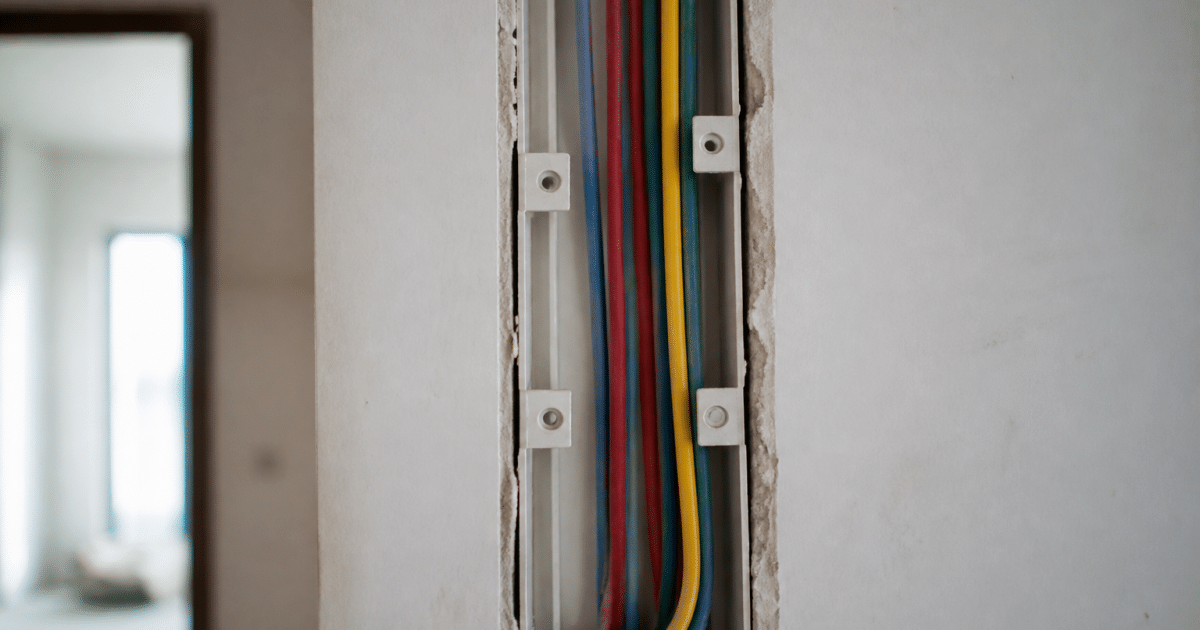

Une fois le schéma validé, l’installation suit un ordre logique : pose de la GTL et du tableau électrique, tirage des câbles depuis chaque disjoncteur jusqu’aux boîtiers de dérivation, puis raccordement des prises, interrupteurs et points lumineux. Chaque circuit doit être testé individuellement avant la fermeture des cloisons ou le rebouchage des saignées.
La vérification de la continuité de la terre sur chaque point et le contrôle du serrage des connexions dans les boîtiers de dérivation restent des étapes qu’il ne faut jamais négliger, même sur un chantier de rénovation électrique modeste.
Installation électrique pièce par pièce
Salon et séjour
Le salon concentre souvent le plus grand nombre de prises de courant, avec un minimum de 5 prises pour une surface inférieure à 28 m² et une prise supplémentaire par tranche de 4 m² au-delà. Il faut aussi prévoir une prise commandée pour l’éclairage principal et, idéalement, un point réseau pour la box internet.
Cuisine
La cuisine demande une attention particulière : six prises de courant sont exigées au minimum, dont quatre au-dessus du plan de travail, réparties par groupes de deux. Les circuits dédiés au four, à la plaque de cuisson et au lave-vaisselle doivent rester indépendants pour éviter toute surcharge.
Chambres
Chaque chambre nécessite au moins trois prises de courant, un point lumineux au plafond et un interrupteur va-et-vient si la pièce compte plusieurs accès. Une prise commandée près du lit facilite l’installation d’une lampe de chevet sans multiplication des multiprises.
Salle de bain
La salle de bain obéit à des règles spécifiques liées au volume de sécurité autour de la baignoire ou de la douche. Aucun appareil électrique ni prise ne peut être installé dans le volume 0 ou 1, et les équipements du volume 2 doivent être protégés par un disjoncteur différentiel 30 mA avec un indice de protection renforcé contre l’humidité.
Faire soi-même ou faire appel à un électricien ?

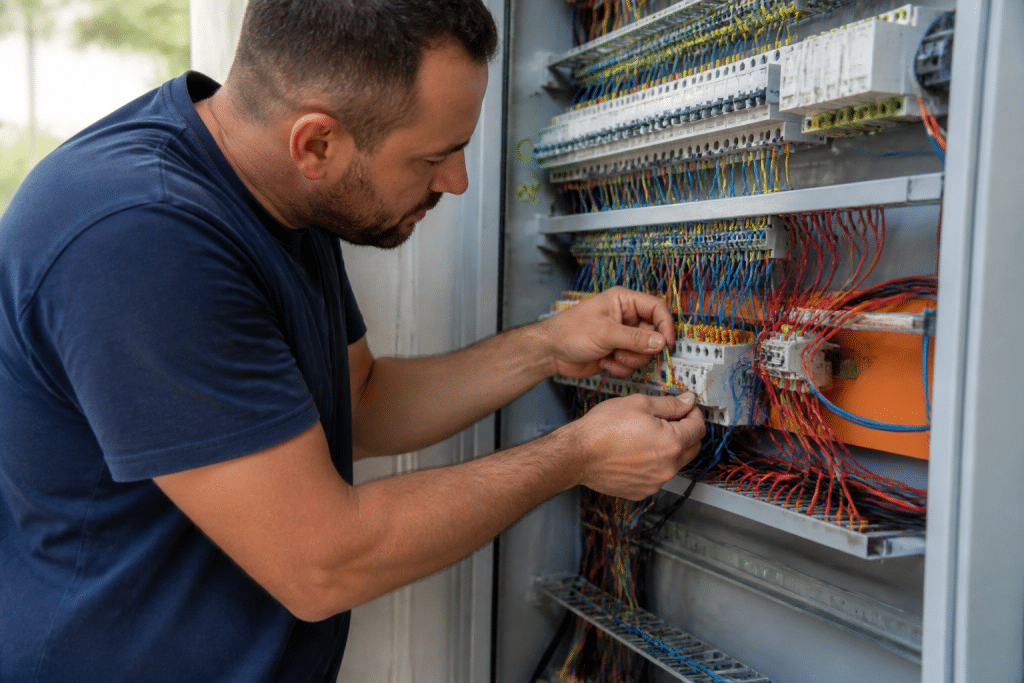

Le tirage de câbles, la pose de gaines ou le raccordement de prises restent accessibles à un bricoleur averti, à condition de respecter scrupuleusement le schéma électrique et la norme NF C 15-100. En revanche, le raccordement au tableau électrique principal et la validation finale avant le passage du Consuel gagnent à être confiés à un électricien professionnel, notamment pour une maison neuve où l’attestation de conformité est incontournable.
Un chantier mal maîtrisé sur la protection électrique ou la mise à la terre expose à des risques réels, sans compter le refus de mise en service par le fournisseur d’énergie. Pour sécuriser l’alimentation en cas de coupure, notre guide sur le choix d’un groupe électrogène pour une maison peut aussi vous intéresser. Faire réaliser un diagnostic ou une simple relecture du plan par un professionnel avant travaux permet souvent d’éviter des reprises coûteuses.
