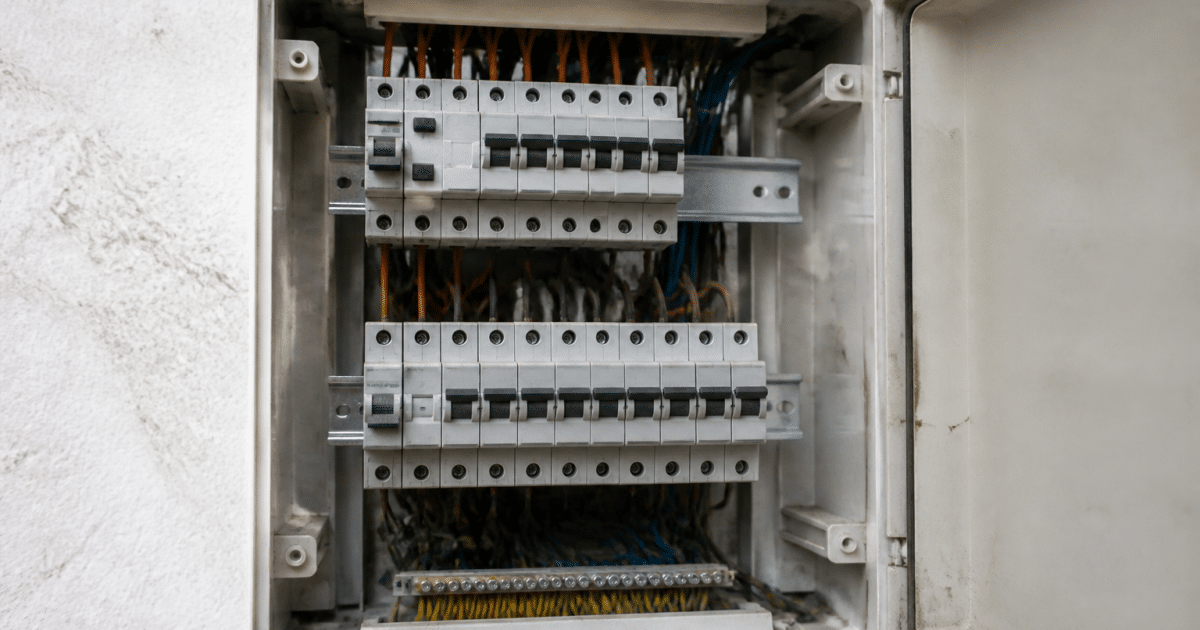

Concevoir le schéma d’un tableau électrique pour une maison de 100 m² demande de respecter des règles précises fixées par la norme NF C 15-100. Entre le nombre de circuits spécialisés, la répartition des disjoncteurs et le choix des protections différentielles, chaque détail compte pour obtenir un dossier validé au Consuel. Voici un exemple de schéma type, complet et directement applicable.

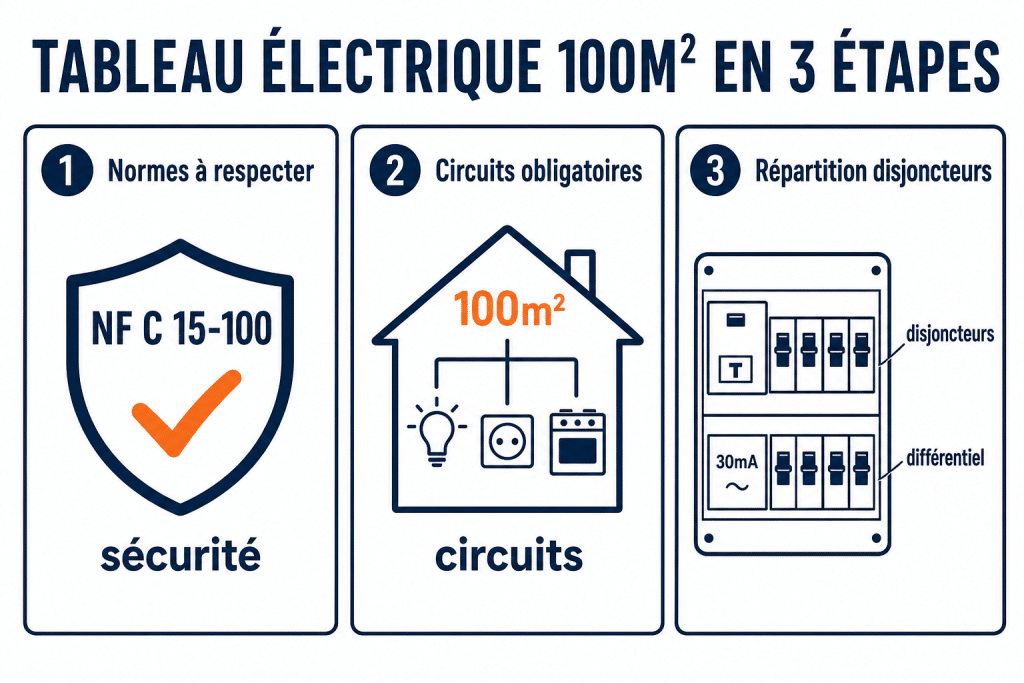

Ce qu’impose la norme NF C 15-100 pour une maison de 100 m²
Pour une surface de 100 m², la NF C 15-100 impose un socle minimum d’équipements dans le tableau électrique : un disjoncteur de branchement, un ou plusieurs interrupteurs différentiels de 30 mA, un parafoudre selon la zone géographique, et un nombre de circuits calculé en fonction du nombre de pièces. La règle générale retient environ 8 prises de courant par tranche de 35 m² de surface habitable, ce qui donne une base de 24 prises pour 100 m², réparties entre les différentes pièces de vie.
Le tableau doit aussi intégrer une gaine technique logement, la fameuse GTL, qui regroupe le tableau électrique, le coffret de communication et l’arrivée du réseau télécom. Cette organisation facilite la maintenance et garantit la conformité lors du contrôle Consuel avant la mise en service du compteur.
Liste complète des circuits obligatoires à prévoir
Avant de dessiner le schéma, il faut lister les circuits spécialisés obligatoires : four, plaques de cuisson, lave-linge, lave-vaisselle, chauffe-eau et éventuellement un circuit dédié pour une chaudière ou une VMC. Chacun de ces équipements nécessite une ligne indépendante avec une section de câble adaptée à sa puissance, généralement du 2,5 mm² pour les circuits en 16A et du 6 mm² pour les circuits en 32A comme les plaques de cuisson.
Les circuits d’éclairage se calculent sur la base d’un point lumineux par tranche de surface, avec une limite de 8 points par circuit protégé en 10A. Les prises de courant classiques, en 16A, sont limitées à 8 par circuit également, tandis que les prises 20A dédiées à certains gros appareils demandent une ligne spécifique en 2,5 mm².
Exemple de schéma type à 3 rangées pour 100 m²

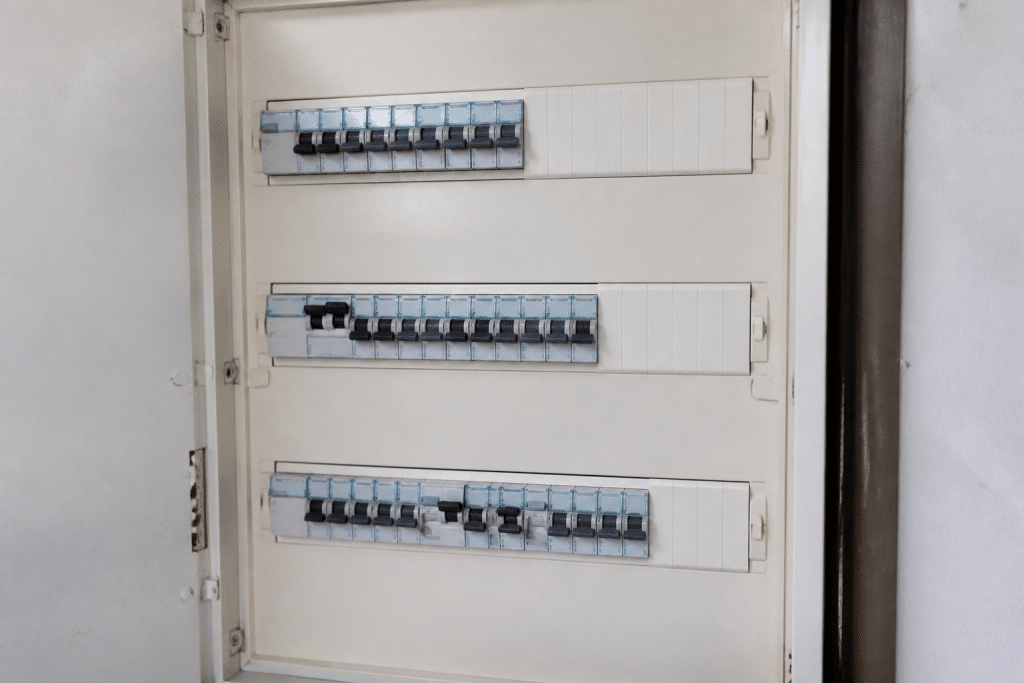

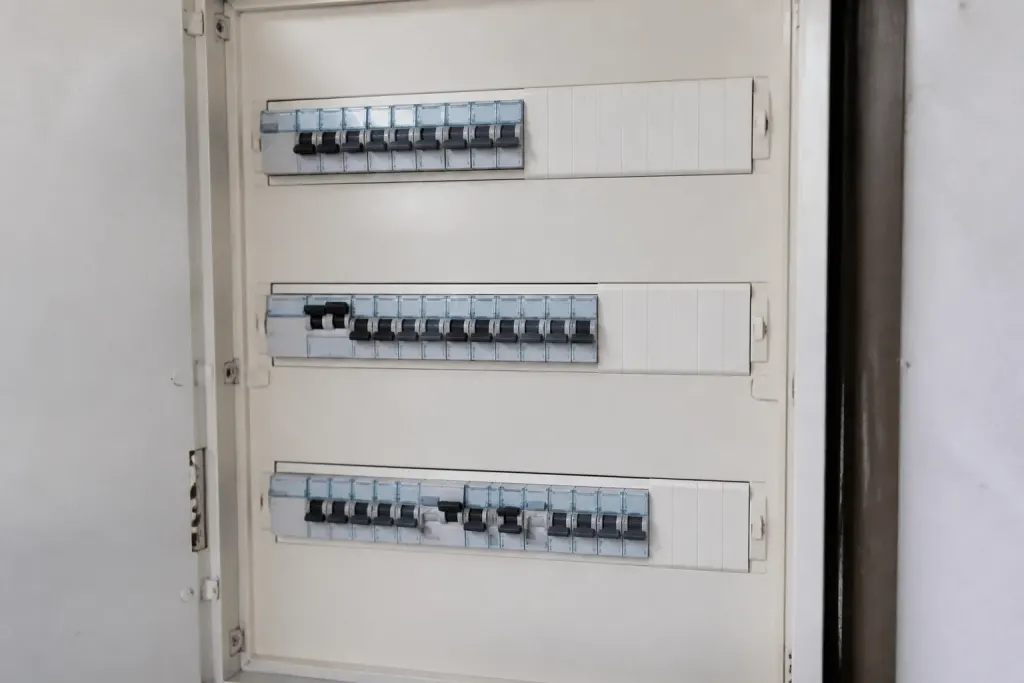

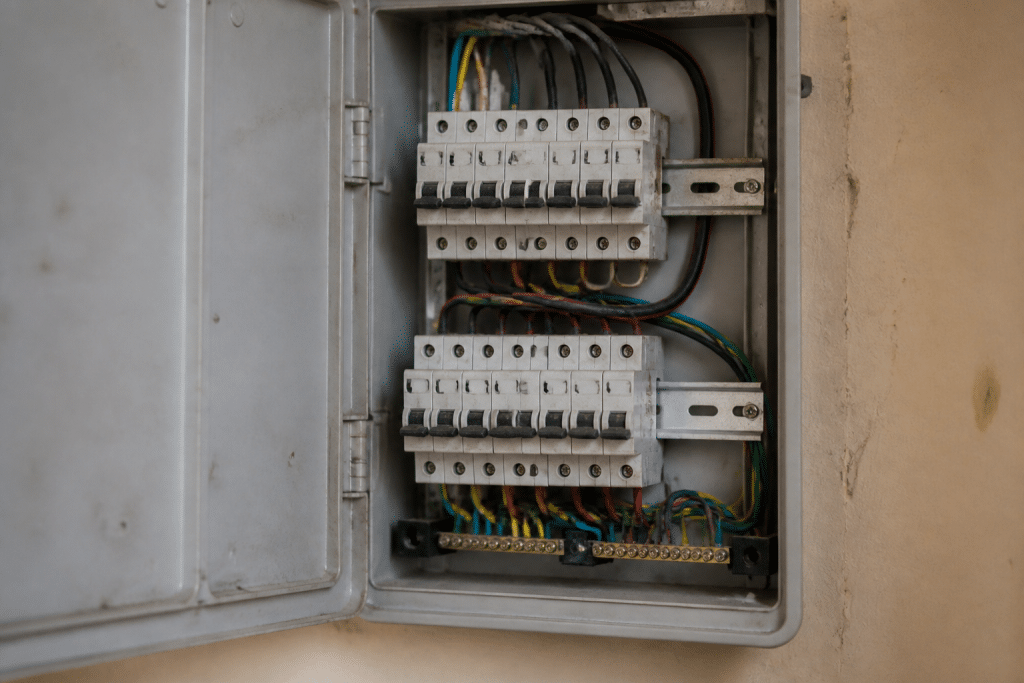

Un tableau électrique de trois rangées convient parfaitement à une maison de cette taille, avec en moyenne 39 modules disponibles répartis sur les trois lignes. Voici comment organiser la répartition des circuits de façon logique et conforme.
Rangée 1 : circuits spécialisés et puissance
La première rangée regroupe les circuits les plus gourmands en énergie. On y place le disjoncteur 32A pour les plaques de cuisson, un 20A pour le four, un 20A pour le lave-vaisselle, un 20A pour le lave-linge, et un 20A pour le chauffe-eau. Ces cinq circuits spécialisés doivent être protégés par un interrupteur différentiel dédié, souvent de type A pour les appareils comportant un moteur ou une électronique de commande.
Rangée 2 : prises générales et multimédia
La deuxième rangée accueille les circuits de prises de courant du salon, des chambres et de la cuisine, chacun protégé par un disjoncteur 16A. On y intègre aussi le circuit dédié au coffret de communication et une ligne pour une prise 20A si un équipement spécifique le nécessite, comme un sèche-linge ou un système de climatisation réversible.
Rangée 3 : éclairage et circuits techniques
La troisième rangée est réservée à l’éclairage, réparti en 3 ou 4 circuits protégés par des disjoncteurs 10A, ainsi qu’aux circuits techniques comme la VMC, le portail motorisé ou une alarme. C’est aussi sur cette rangée qu’on prévoit souvent un emplacement libre pour une future extension, une recharge de véhicule électrique par exemple.
| Rangée | Circuits principaux | Calibre disjoncteur |
|---|---|---|
| 1 | Plaques, four, lave-vaisselle, lave-linge, chauffe-eau | 20A à 32A |
| 2 | Prises 16A salon/chambres, coffret communication | 16A à 20A |
| 3 | Éclairage, VMC, portail, réserve extension | 10A à 16A |
Répartir les disjoncteurs : la règle des 5 circuits par différentiel
La norme impose de ne pas dépasser 8 circuits protégés par un même interrupteur différentiel 30 mA, mais dans la pratique, on retient plutôt 5 circuits par différentiel pour limiter les coupures en cas de déclenchement. Pour une maison de 100 m², deux interrupteurs différentiels de 40A suffisent généralement, complétés par un troisième pour les circuits spécialisés les plus sensibles comme le chauffe-eau ou la plaque de cuisson.
Cette répartition des circuits évite qu’une fuite de courant sur un seul appareil ne prive toute la maison d’électricité. Le calibre du disjoncteur de branchement, lui, dépend de la puissance souscrite auprès du fournisseur d’énergie, souvent 30A ou 45A pour une maison individuelle de cette taille.
Vérifiez systématiquement la mise à la terre de chaque circuit avant la pose du capot. Un contrôle Consuel refuse toute installation où un conducteur de terre serait absent ou mal raccordé, même si le reste du schéma est parfaitement conforme.
Les erreurs les plus courantes sur un schéma électrique
La première erreur consiste à sous-dimensionner la section de câble par rapport au calibre du disjoncteur, ce qui crée un risque de surchauffe. La deuxième erreur, fréquente chez les autoconstructeurs, est d’oublier le parafoudre alors que la zone géographique l’impose, notamment dans les régions à forte densité de foudroiement.
On observe aussi souvent un mauvais équilibrage entre les interrupteurs différentiels, avec trop de circuits sensibles regroupés sur une seule protection. Enfin, négliger la réserve d’emplacements pour une évolution future, comme une borne de recharge, oblige à changer tout le tableau quelques années plus tard alors qu’un simple ajout aurait suffi avec une meilleure anticipation.
Coût du tableau électrique pour 100 m²
Pour une maison de 100 m², le budget d’un tableau électrique complet, incluant disjoncteurs, interrupteurs différentiels, parafoudre et GTL, se situe généralement entre 400 et 900 euros pour le matériel seul. En intégrant la main-d’œuvre d’un électricien qualifié pour le câblage et la mise en conformité, le coût total tourne plutôt entre 1500 et 2500 euros, selon la complexité de l’installation et le nombre de circuits spécialisés à raccorder.
