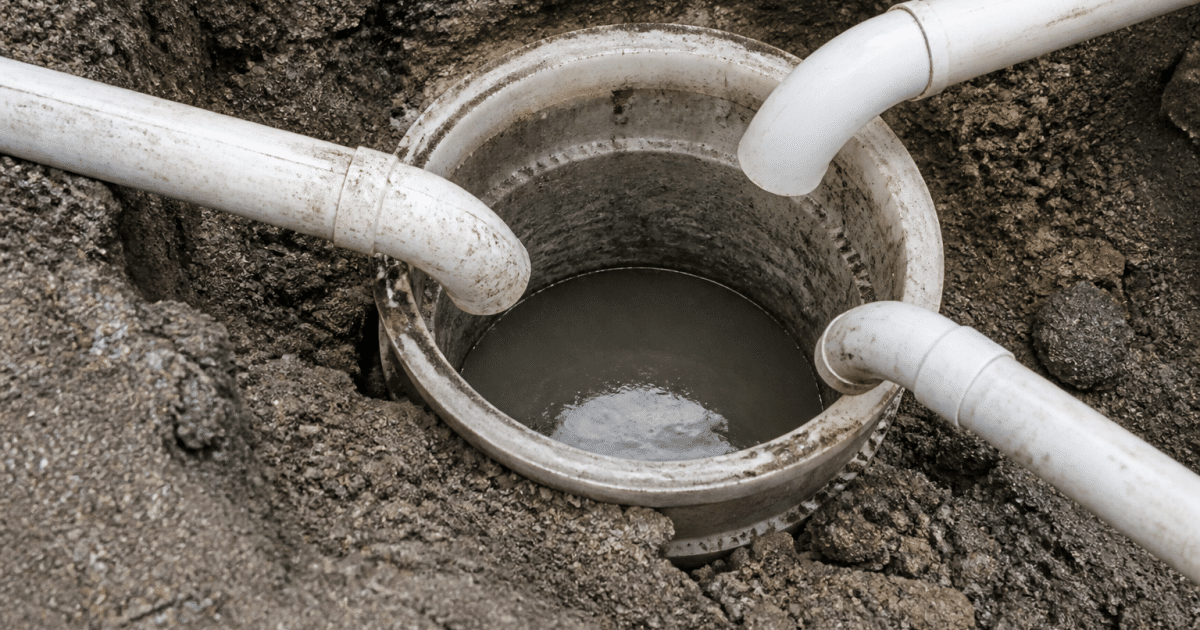

Comprendre le schéma d’évacuation des eaux usées d’une maison évite bien des surprises au moment des travaux. Entre les canalisations qui partent de la douche, celles qui viennent des toilettes et le collecteur qui file vers le regard eaux usées en maison individuelle, chaque tuyau a un rôle précis, un diamètre imposé et une pente à respecter.

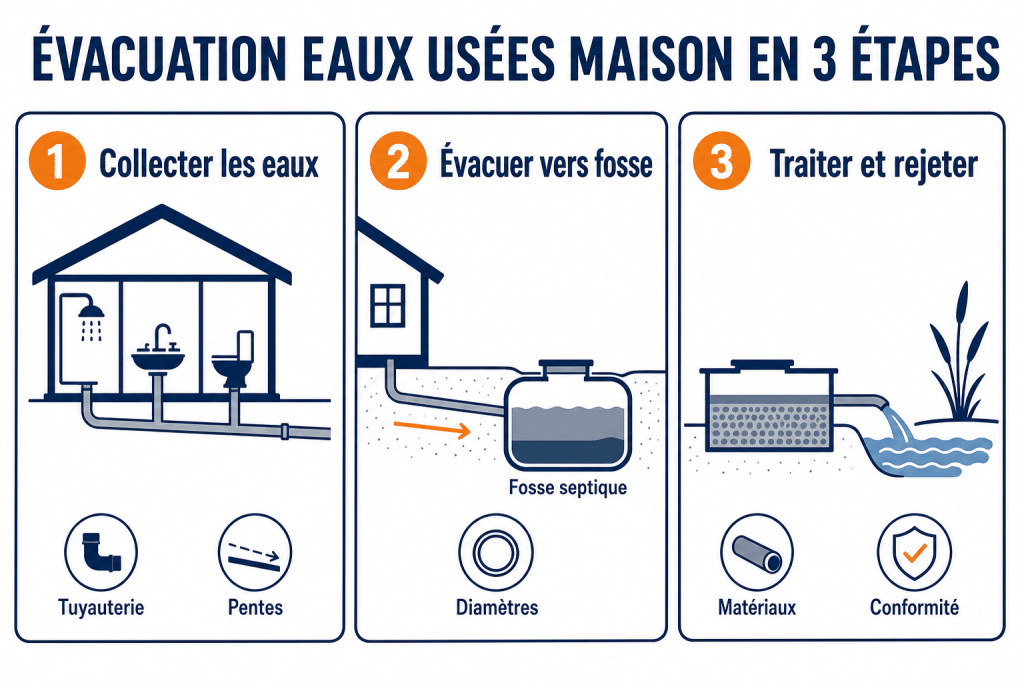

Un réseau d’évacuation fonctionnel repose sur trois éléments : des tuyaux de diamètre adapté à chaque appareil sanitaire, une pente suffisante pour que l’eau s’écoule sans stagner, et une ventilation qui empêche les siphons de se vider. Le schéma type distingue les eaux ménagères des eaux-vannes, les fait circuler dans un collecteur horizontal, puis les rassemble dans une chute verticale avant de rejoindre l’assainissement collectif ou individuel.
Les deux types d’eaux usées à évacuer
Avant de tracer le moindre schéma, il faut distinguer les deux familles d’eaux usées qui circulent dans une maison. Cette distinction conditionne le tracé des canalisations et parfois le choix entre un réseau séparatif et un réseau unitaire.
Eaux ménagères (eaux grises)
Les eaux ménagères, aussi appelées eaux grises, proviennent de la douche, de la baignoire, du lavabo, de l’évier et du lave-linge. Elles sont chargées en savon, graisses et résidus alimentaires, mais restent moins polluées que les eaux-vannes. Dans certains schémas, elles peuvent être collectées séparément pour être réutilisées ou traitées différemment en assainissement non collectif.
Eaux-vannes (eaux noires)
Les eaux-vannes, ou eaux noires, désignent les rejets des WC. Elles concentrent l’essentiel de la pollution organique et nécessitent un diamètre de canalisation plus important ainsi qu’une pente stricte pour éviter tout dépôt. Dans un réseau unitaire, elles rejoignent les eaux ménagères dans un même collecteur avant l’évacuation finale.
Les composants essentiels d’un réseau d’évacuation
Un schéma d’évacuation complet s’organise autour de quelques pièces incontournables, chacune ayant une fonction précise dans la chaîne qui va de l’appareil sanitaire au réseau d’assainissement.
Le siphon : barrière contre les odeurs
Le siphon équipe chaque appareil sanitaire (lavabo, évier, douche, baignoire) et retient une petite quantité d’eau appelée garde d’eau. Cette garde d’eau forme un bouchon liquide qui empêche les odeurs du réseau de remonter dans la pièce. Sans siphon en bon état, ou si la garde d’eau s’évapore par manque d’usage prolongé, les remontées d’odeurs deviennent inévitables.
Le collecteur horizontal
Le collecteur horizontal reçoit les eaux issues des différents siphons et les acheminent vers la chute ou directement vers l’extérieur dans une maison de plain-pied. Il doit conserver une pente constante sur toute sa longueur, sans contre-pente ni coude excessif qui ralentirait l’écoulement.
La chute verticale (maison à étages)
Dans une maison à étages, la chute verticale rassemble les eaux usées de chaque niveau et les fait descendre jusqu’au collecteur principal en rez-de-chaussée. Elle se prolonge généralement au-dessus de la toiture par une ventilation primaire, qui équilibre la pression dans le réseau et facilite l’écoulement.
Diamètres et pentes réglementaires
Le DTU 60.11 fixe les règles de dimensionnement des réseaux d’évacuation en habitation. Ces normes garantissent un écoulement sans engorgement ni siphonnage des gardes d’eau.
Diamètres par appareil (WC, lavabo, évier, douche)
| Appareil sanitaire | Diamètre minimal |
|---|---|
| Lavabo | 32 mm |
| Évier | 40 mm |
| Douche | 40 mm |
| Baignoire | 32 à 40 mm |
| WC | 100 mm |
| Collecteur général | 100 à 125 mm |
Pente minimale du collecteur

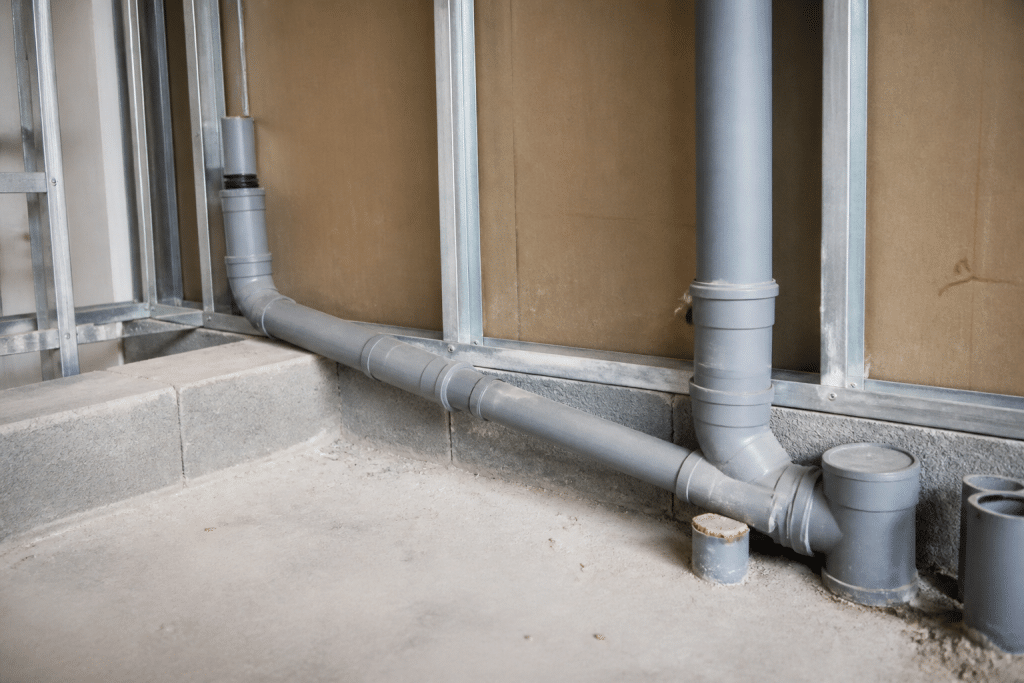

La pente recommandée pour un collecteur d’eaux usées se situe entre 2 et 4 % (soit 2 à 4 cm par mètre linéaire). Une pente trop faible favorise les dépôts et les bouchons, tandis qu’une pente excessive fait circuler l’eau plus vite que les matières solides, ce qui provoque aussi des engorgements.
Beaucoup de bricoleurs pensent qu’une pente plus forte évacue toujours mieux. En réalité, au-delà de 5 %, l’eau file trop vite et laisse les résidus solides derrière elle, ce qui bouche le tuyau à moyen terme. Mieux vaut viser une pente régulière autour de 2 à 3 %.
Chute unique ou chute séparée : quel réseau choisir ?
Deux logiques s’opposent pour organiser l’évacuation dans une maison à étages. La chute unique fait circuler eaux ménagères et eaux-vannes dans le même tuyau vertical, ce qui simplifie la mise en œuvre mais impose une ventilation soignée pour éviter les remontées d’odeurs. La chute séparée dédie un tuyau aux eaux-vannes et un autre aux eaux ménagères, une organisation plus proche du réseau séparatif et souvent exigée en assainissement non collectif, où les eaux grises peuvent suivre un traitement distinct.
Le choix dépend aussi du type de raccordement en aval : un tout-à-l’égout unitaire tolère plus facilement une chute unique, alors qu’un réseau séparatif communal impose de garder les eaux pluviales à l’écart des eaux usées domestiques dès la conception du schéma.
Matériaux et mise en œuvre pratique

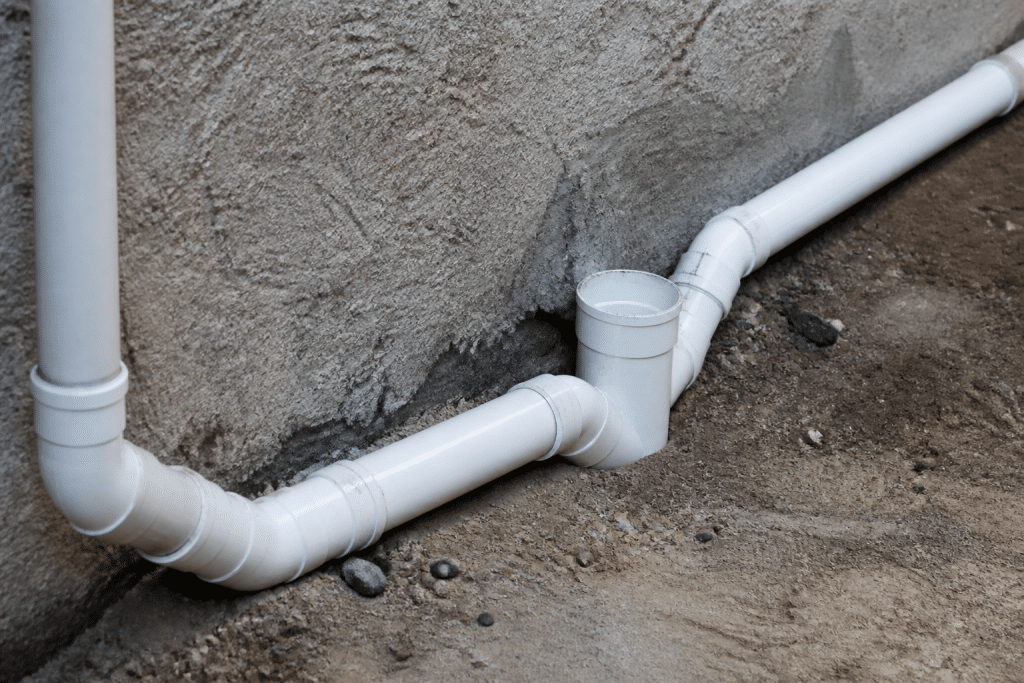

Le PVC reste le matériau de référence pour les canalisations d’évacuation intérieure, en raison de sa légèreté, de son coût contenu et de sa résistance aux produits ménagers courants. Les raccords se font par collage ou par emboîtement avec joint, selon le diamètre et l’usage. Chaque changement de direction doit privilégier des coudes à grand rayon plutôt que des angles à 90 degrés, qui ralentissent l’écoulement et favorisent les bouchons.
La ventilation du réseau mérite une attention particulière lors du tracé du schéma. Une ventilation primaire, qui prolonge la chute au-dessus du toit, suffit dans la plupart des maisons individuelles. Dans les configurations plus complexes, une ventilation secondaire (ou ventilation de branchement) sur les collecteurs les plus longs évite le phénomène de siphonnage qui viderait les gardes d’eau des appareils sanitaires éloignés de la chute principale.
